Инновационный, гибридный штукатурный гипсово-цементный состав, объединяющий в себе уникальные свойства двух вяжущих.
Гипс – пластичен и удобен в работе, и портландцемент – увеличивает прочность штукатурного слоя и его устойчи- вость к воздействию влаги.Также сбалансированный многокомпонентный состав штукатурной смеси и оптимальное соотношение обоих типов
вяжущего в ней позволяют:
- обеспечить высокое качество поверхности и, при необходи- мости, отказаться от дальнейшего шпатлевания (при обработке поверхности методом мокрого заглаживания);
- создать благоприятный микроклимат в помещении для здоровья и самочувствия людей; получить слой, устойчивый к образованию усадочных трещин;
- наносить выравнивающий слой толщиной от 5 до 30 мм за один проход, а в отдельных случаях и до 50мм;
- легко отмывать инструмент, агрегат и оснастку от остатков раствора.
Применение
Штукатурный состав применяется для выравнивания поверхностей стен, потолков и перегородок из различных материалов внутри зданий с нормальным и влажным режи- мом эксплуатации помещений. Рекомендуется в качестве основания для окрасочных, декоративных и облицовочных работ. Также штукатурка может применяться для ремонтных работ существующих штукатурных слоев, заполнения штроб, трещин, выбоин, сколов штукатурного слоя, монтажа штукатурных маяков, и электротехнических изделий.
Подготовка основания
Основание должно быть:
- стабильным - прочным, плотным, стойким к деформациям, сухим (влажность не более 3%), без включений, снижающих адгезию. Слабодержащиеся и непрочные участки основания
необходимо удалить;
- очищенным - без наледи и слоев, которые могут ослабить адгезию штукатурки (пыль, грязь, известь, масло, жиры, воск, остатки масляной краски).
Все стальные элементы подосновы (закладные детали, арматура, анкера и т.д.) должны быть покрыты антикоррози- онным составом. Подготовленное основание необходимо тщательно загрунтовать.
Приготовление состава
Для ручного нанесения в предварительно подготовленную емкость налить чистую воду и засыпать сухую смесь в пропорции: 30 кг штукатурки на 11,4-12,0 литра воды и оставить на несколько минут для насыщения смеси водой. Температура воды для затворения должна быть от +10°С до +25°С. Далее необходимо вымешать состав до однородной массы миксером с мешалкой корзиночного типа, выдержать смесь не менее 5 минут и повторно перемешать. Состав готов к применению и сохраняет свои свойства в течение 1 часа.
При использовании состава механизированным нанесением раствор приготавливается в штукатурном агрегате с расхо- дом воды 10,8-11,4 лит-ров на 30 кг смеси. Сухая смесь засы- пается в приемный бункер, на расходомере устанавливается необходимое количество воды для получения штукатурки требуемой консистенции.
Нанесение состава
Штукатурный состав наносится на подготовленное основание ручным или механизированным способом. Толщина одного слоя для стен – до 30 мм, для потолков – до 15 мм, для заполнения выбоин – до 50 мм. Вручную штукатурный состав «Люкс Hybrid» наноситсянабрасыванием или намазыванием штукатурной кельмой или металлической теркой с последующим выравниванием штукатурным правилом.

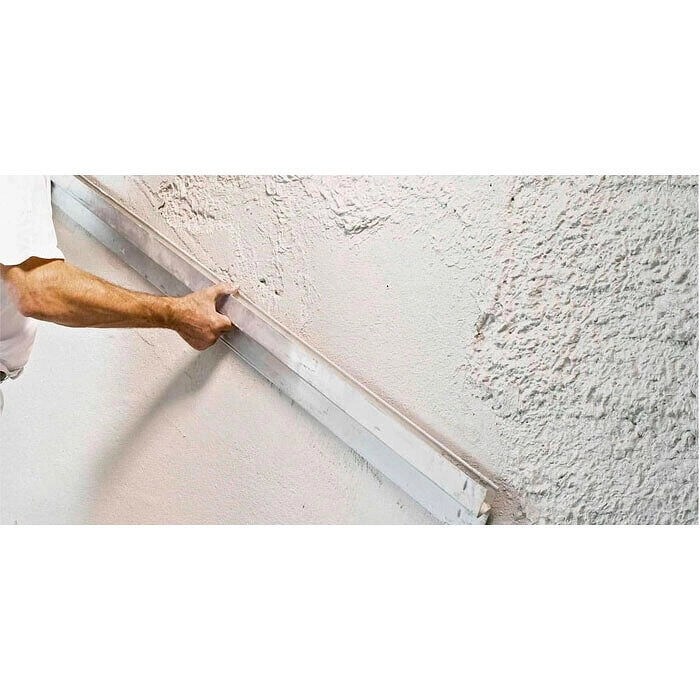

При работе механизированным способом состав наносится горизонтальными полосами, заходящими одна на другую. Работы рекомендуется производить в направлении сверху вниз. Нанесенная вручную или механизированным спосо- бом смесь выравнивается при помощи h-образного правила. После начала схватывания (спустя 80-120 минут) штука- турка «подрезается» трапециевидным правилом и заглаживается металлическим шпателем. Для получения идеально гладкой поверхности затвердевшее, но еще влажное покрытие затирается мокрой губчатой теркой и заглажива- ется широким металлическим шпателем («фильцевание»).
